AE2C612-4G 门禁一体机采用 86 结构设计，支持 IPX7 级防水，适用于室内外多种复杂环境。内置 4G 全网通模块，支持二维码、IC 卡等多种识别方式，在线/离线双验证；可直接输出继电器信号控制闸机或门禁设备，无需额外控制器，有效降低系统整体成本，是楼宇通行、社区出入口、园区通道、临时场所的理想选择。
核心功能
- 86 标准结构设计，适配各类门禁底盒，替换安装零改造
- IPX7 级防水，室内外复杂环境稳定可靠
- 4G 全网通（Cat-1）+ 工业级贴片 SIM，免布线快速部署
- 二维码 + IC 卡多种识别方式，识别 <200 毫秒
- 在线 / 离线双验证模式，断网不断门
- HTTP/HTTPS、MQTT 标准协议，平台对接灵活
- 内置继电器 + 3A 大功率 MOS 管，直控闸机、双锁、磁力锁，免额外控制器
- 内置出门按钮与门磁输入，韦根 / 485 可选扩展
技术参数
| 操作系统 | 嵌入式 Linux 4.4 |
|---|---|
| 存储容量 | 脱机用户数 1 万，脱机记录数 1 万 |
| 存储内存 | 16M |
| 联网方式 | 4G 全网通（Cat-1） |
| 支持网络制式 | LTE Category 1 (Cat-1)，支持 FDD/TDD LTE，兼容 3G(WCDMA)/2G(GSM)，不支持 5G |
| 支持频段 | FDD-LTE：B1/B3/B5/B8；TDD-LTE：B34/B39/B40/B41 |
| SIM卡类型 | 工业级贴片式 |
| 天线方式 | 内置 4G 天线 |
| 识别方式 | 二维码、IC 卡 |
| 显示屏 | 0.5 吋 OLED 状态屏 |
| 输出方式 | 继电器信号、PUSH 信号 |
| 通讯协议 | HTTP/HTTPS、MQTT |
| 输入输出 | 两路输入（出门按钮、门磁）；一路继电器输出（控制闸机、电锁）；一路 PUSH 信号输出（门禁专用电源） |
| 扩展通讯接口 | 韦根输出或 485（二选一，默认韦根输出） |
| 识读二维码种类 | QR Code（可扩展其它二维码） |
| 识读精度 | ≥7mil |
| 识别速度 | <200 毫秒 |
| 扫描角度 | 转角 360°，仰角 ±55°，偏角 ±55° |
| 识读角度(FOV) | 水平 72°，垂直 54°，对角 84° |
| 识别距离 | 二维码 5-20cm；IC 卡 <5cm |
| 二维码支持范围 | 1024 个字符内 |
| 支持读卡类型 | ISO1443A / ISO1443B 协议卡片 |
| 工作频率 | 13.56MHz |
| IC卡读扇区 | 支持 |
| 工作电压 | DC 6V~25V |
| 工作电流 | 200mA（12V 供电） |
| 待机电流 | 150mA（12V 供电） |
| 继电器负载能力 | 1A 电流，另内置一路 3A 大功率 MOS 管输出（用于磁力锁等） |
| 防水级别 | IPX7 |
| 静电等级 | 空气放电 ±12KV，接触放电 ±6KV（电源需有效接地） |
| 工作温度 | -20°C ~ 60°C |
| 存储温度 | -40°C ~ 80°C |
| 相对湿度 | 95%（不凝结） |
| 环境光照 | 强日光至弱夜光环境 |
| 材质 | ABS + 钢化玻璃 |

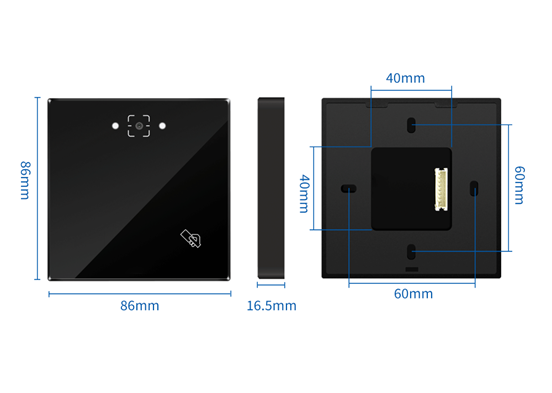

| 外观尺寸 | 86 × 86 × 16.5mm |
| 重量 | 220g（含包装盒辅材） |

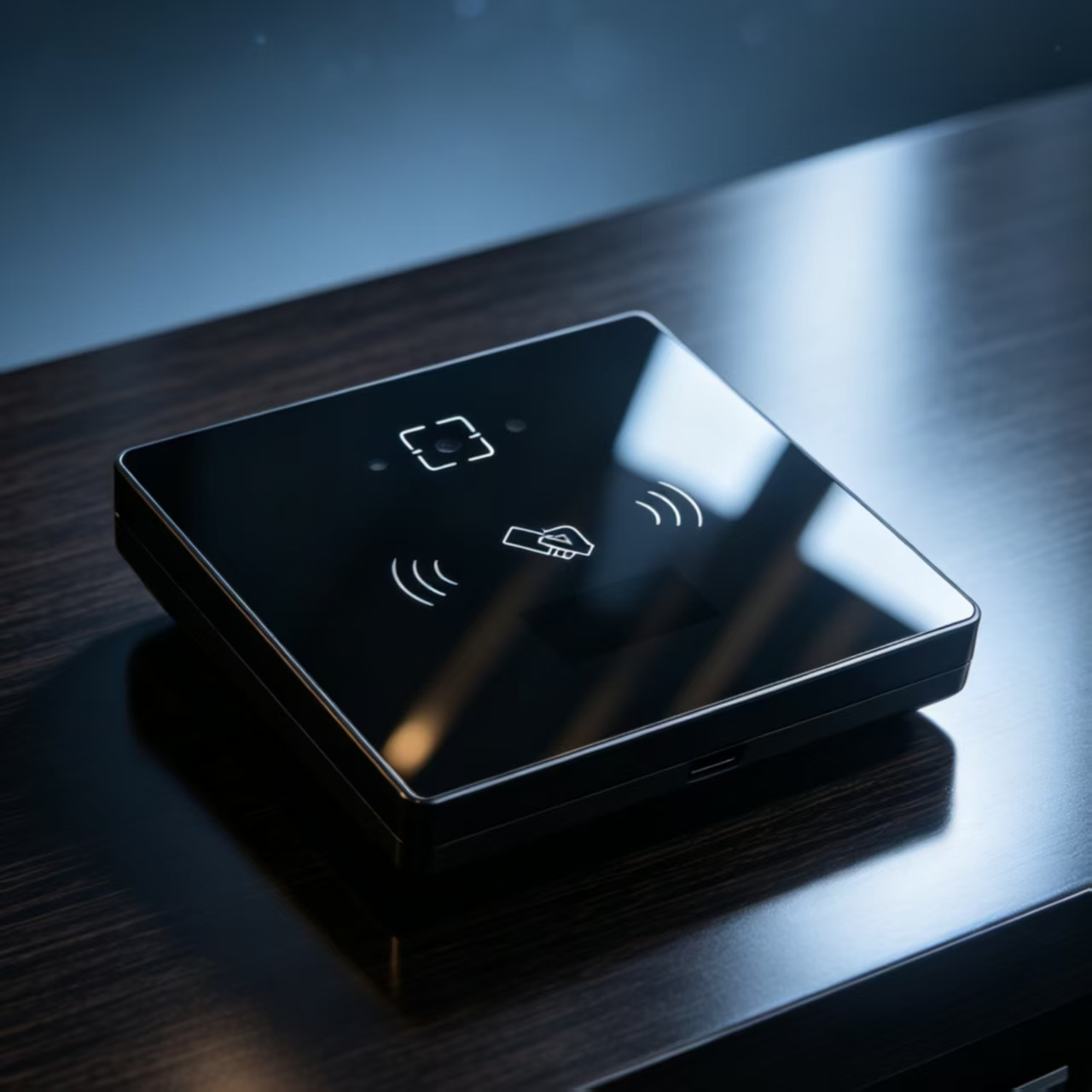

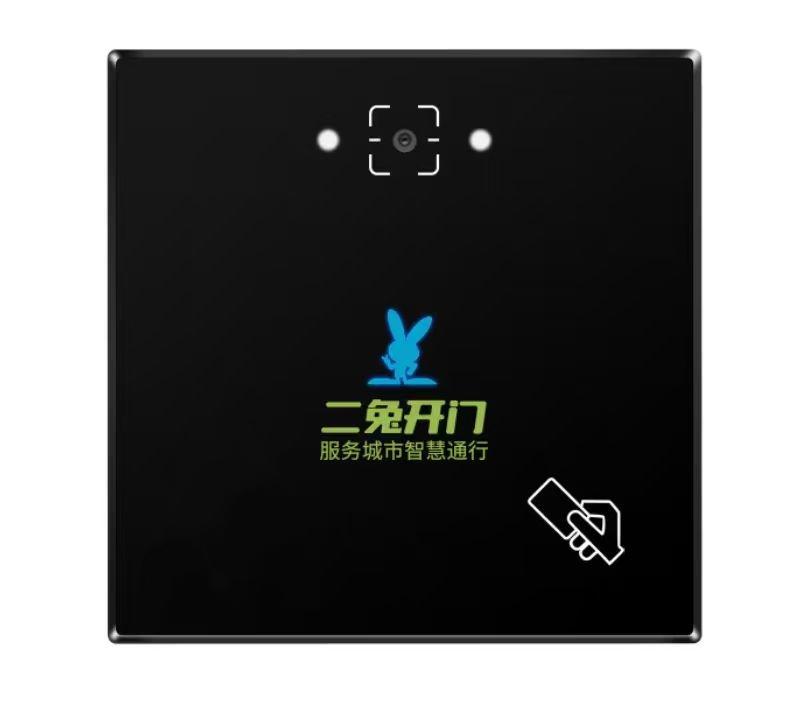

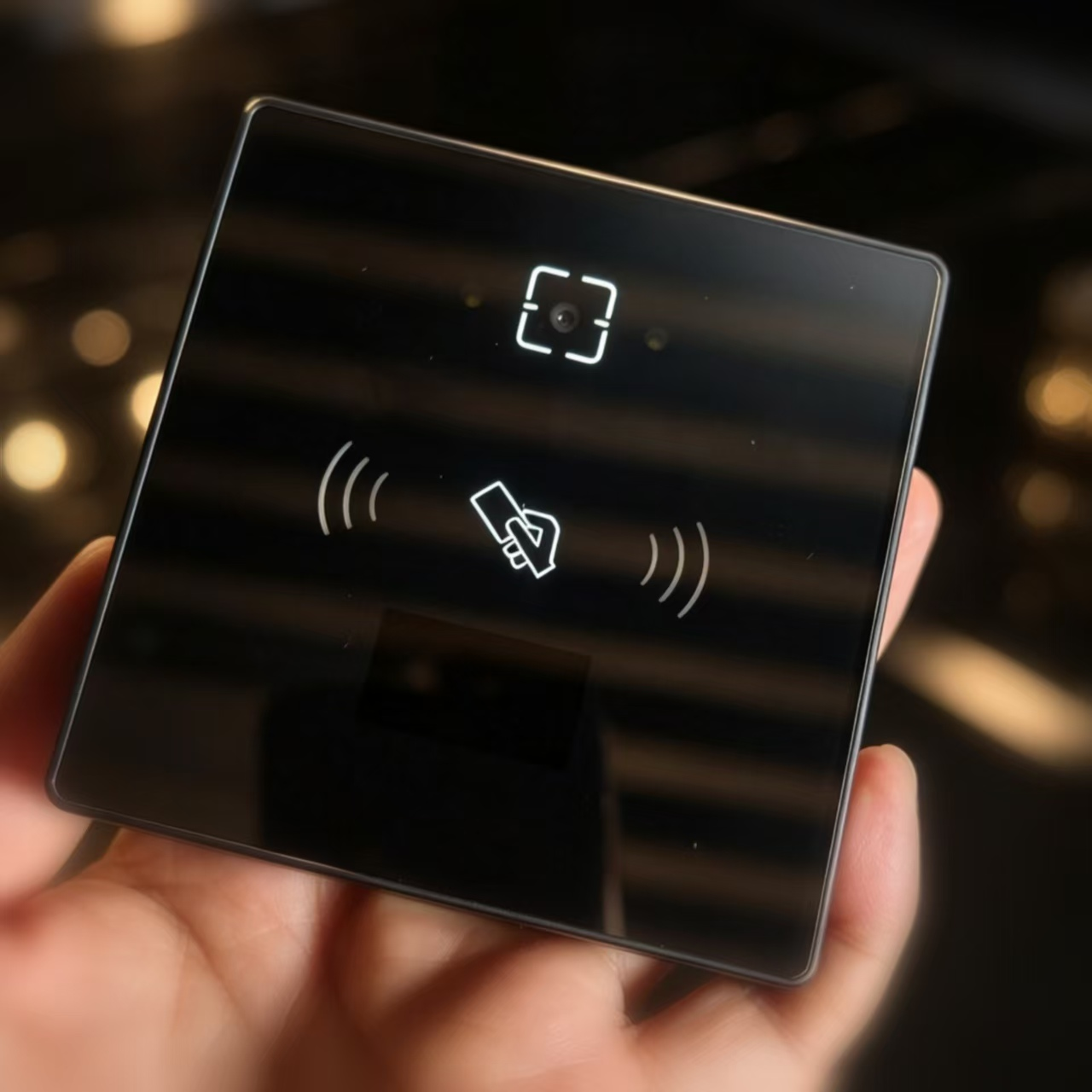

产品图集
